Junta para trocador de calor Stampflex^®

São constituídas em 3 tipos:

• dupla camisa;
• camisa metálica corrugada;
• dupla camisa com cobertura.

Dupla camisa e camisa metálica corrugada

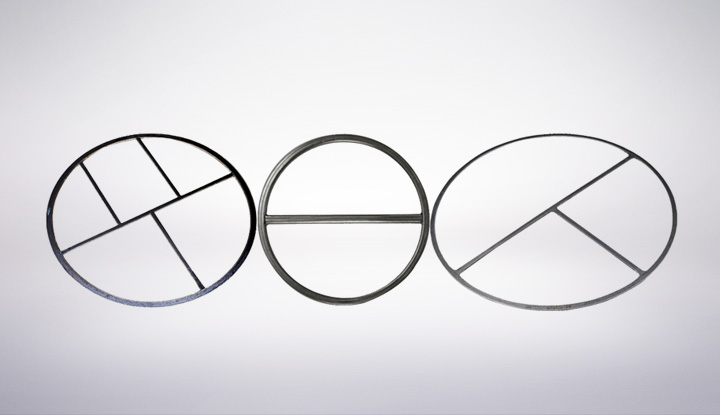

São constituídas por uma dupla camisa metálica sobre o enchimento macio (conforme figura). Produzidas sob encomenda, não existe praticamente nenhum limite de diâmetro ou de forma para a sua fabricação. Suas aplicações mais típicas são para trocador de calor. Possuem aplicação também nas tubulações de gases de alto-forno das siderúrgicas e são ainda empregadas em flanges de grandes diâmetros, em reatores de indústrias químicas. As juntas Dupla Camisa, quando recobertas por grafite flexível ou PTFE expandido, recebem a denominação de juntas Dupla Camisa com Cobertura.

As principais características destas aplicações são a alta temperatura, baixa pressão e a utilização em flanges com empenamentos e irregularidades. Para compensar estes problemas, as juntas são fabricadas com espessura de 4mm a 6mm. A Norma ASME B16.20 apresenta as dimensões e tolerância deste tipo de junta para uso em flanges ASME B16.5.

Camisa metálica corrugada

Conforme pode se observar na figura, a junta de camisa metálica corrugada é similar á Dupla Camisa com a camisa metálica corrugada. Sua função é atuar como um labirinto, adicionando maior selabilidade ao conjunto. Devido ao seu custo mais elevado, possui uso restrito, sendo normalmente preterida em favor das Juntas Metálicas em Inox.

Dimensionamento

As dimensões consideradas normais são:

• largura da junta (B): 10, 12 e 13, 16, 20 e 25mm;
• largura das divisões (C): 10, 12 e 13mm;
• espessura (E): 3.2mm (1/8 pol.);
• raios de concordância: conforme tabela;
• folga de montagem: 3.2mm (1/8 pol.) entre a junta e seu alojamento para permitir a montagem e o correto esmagamento.

Material da junta	Raio de concordância
Alumínio	6
Cobre	8
Aço Carbono	10
Aço Inoxidável	12
Monel	10

São definidas pela Norma TEMA 3, classes de trocadores de calor tipo “Shell and Tube”. Entre as juntas recomendadas pelo tema estão as juntas de inox.

• Classe R: para uso em aplicações relacionadas ao processamento de petróleo, considerado serviço severo. São especificadas juntas Dupla Camisa ou Metal Sólido para cabeçotes flutuantes internos, para pressões de 300psi ou maior e para todas as juntas de contato com hidrocarbonetos.
• Classe B: para uso na indústria química em geral. São especificadas juntas dupla camisa ou metal sólido para cabeçotes flutuantes internos e para pressões de 300psi ou maior. Nas juntas externas é permitido o uso das juntas não metálicas desde que haja compatibilidade química e térmica com o fluido.
• Classe C: para serviço considerado moderado na indústria em geral. São recomendados os mesmos critérios de seleção do tipo junta classe B.
