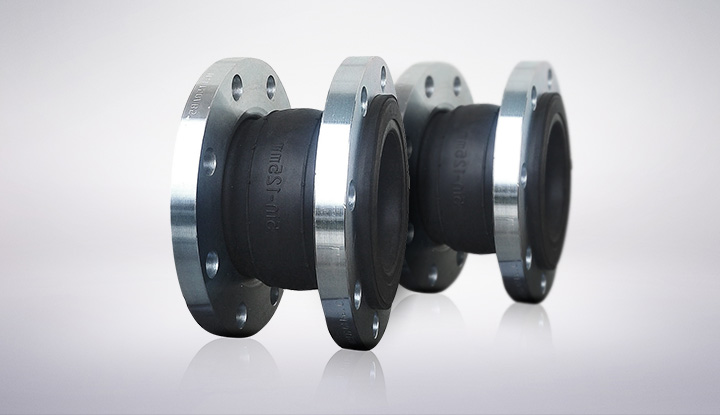

Juntas de expansão de borracha Stampflex^®

As juntas de expansão de borracha possuem o corpo em borracha e os terminais em aço carbono. São utilizadas para absorver vibrações em tubos, dutos e equipamentos. Podem ser fabricadas em diversos tipos de borracha, atendendo diversas aplicações na área industrial. Apresentam alta resistência mecânica, ótima resistência química e absorvem movimentos axiais, laterais e angulares sem prejudicar a tubulação. As Juntas de expansão de borracha são projetadas para trabalhar com pressão de até 300 psi e temperatura de até 120°C. Podem ser fabricadas em diversos diâmetros, variando de 1” a 18”.

Aplicações usuais:

• bombas;
• centrífugas;
• compressores;
• condensadores;
• sistema hidráulico;
• sistema de ar condicionado;
• torre de resfriamento;
• tubulações.

Componentes da junta de expansão metálica de borracha

O corpo das juntas de expansão de borracha é, essencialmente, de borracha. Elas podem ser fabricadas em diversos tipos de elastômeros, tais como borracha nitrílica, EPDM, ou Neoprene. Cada tipo de elastômero atende a uma determinada condição operacional, levando em conta o diâmetro e material de elastômero da junta. Internamente, o corpo é reforçado por uma manta de nylon, de modo a aumentar sua resistência mecânica. Os flanges são fabricados em aço carbono galvanizado.

Detalhes de uma junta de expansão de borracha Stampflex^®:

1. CORPO: em borracha;
2. REFORÇO: manta de poliéster/nylon;
3. ANEL: em aço carbono;
4. FLANGES: aço carbono;
5. ALTURA: ver tabela de condições operacionais.

DIMENSIONAIS PADRÕES
Diâmetro (mm / pol)	L (mm)	Movimentos Permissíveis				Condições de Operação
		Compressão Axial	Alongamento Axial	Movimento Lateral	Movimento Angular	Preesão Máx. Kgf/cm2 (PSIG)	Vácuo Máx.
25 (1)	95	8	4	8	15	10 (150)	600 (24)
32 (1.1/4)	95
40 (1.1/4)	95
50 (2)	105		5
65 (2.1/2)	115	12	6	10
80 (3)	130
100 (4)	135	18	10	12
125 (5)	170
150 (6)	180
200 (8)	205	25	14	22
250 (10)	240
300 (12)	260
350 (14)	265		16			7 (105)
400 (16)	265
450 (18)	265
