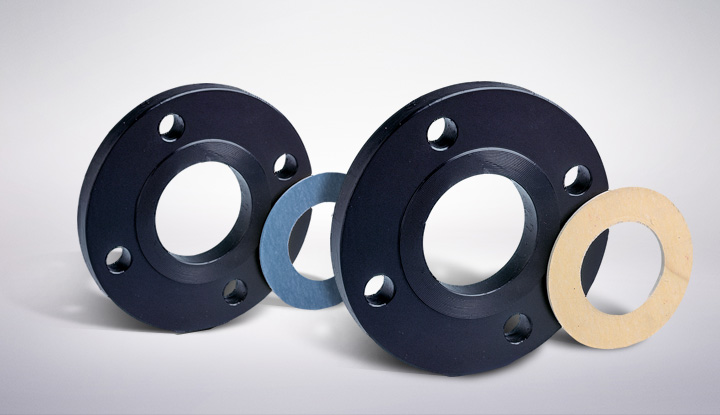

Juntas para flange Stampflex®
Juntas para flanges com face de ressalto
Há dois tipos de juntas quanto á altura do ressalto: 1/16” a 1/4“. Este tipo de face recebe juntas cortadas e o diâmetro externo dessas juntas tangencia os parafusos. O acabamento superficial pode ser liso ou ranhurado. As juntas cortadas são chamadas de RF ou FR, o que significa que as juntas não têm furação para parafusos e seu dimensionamento também é normalizado. As juntas RF também podem ser usadas em faces planas e podem ser produzidas conforme ANSI-B 16.5 ou conforme Norma DIN.
Juntas para flanges de face plana
As juntas cobrem toda face, inclusive a área “fora” de centro dos parafusos. O acabamento normalmente é liso e são usadas principalmente juntas cortadas, chamadas juntas FF ou FP, o que significa que as juntas devem ter furação para passagem dos parafusos e seu dimensionamento é normalizado com o dos flanges. Podem ser produzidas conforme normas: ANSI: B16.21, ABNT ou DIN.
Juntas conforme amostra e/ou desenho
Têm a finalidade de criar e manter uma vedação ajustada entre componentes separáveis de um conjunto mecânico. Em razão de suas características de compressibilidade, estas juntas garantem vedação perfeita, o que em alguns casos permite que se substituam juntas metálicas sem que haja comprometimento do desempenho. A escolha do material (papelão ou borracha) será determinada pelas condições e características do equipamento que utilizará a junta, levando em conta o tipo de fluido a ser vedado, a temperatura e a pressão a que a junta é submetida.
Juntas envelopadas
As juntas envelopadas são fabricadas em PTFE puro com enchimento de material não metálico (o mais utilizado) ou metálico. São confeccionadas para serem utilizadas em flanges, em processos altamente corrosivos ou sensíveis ás contaminações nas indústrias alimentícia, farmacêutica e outras.
Juntas espirometálicas (espiral)
Seguindo rigorosas especificações da norma ASME B16.20, as juntas espirais combinam o material adequado para absorver severas flutuações de pressão e temperatura. Em forma de espiral, as juntas são fabricadas a partir de metal enrolado com um material de vedação. Este formato preenche as irregularidades dos flanges, assegurando uma vedação hermética e alta resistência à pressão do fluido e às variações das condições operacionais. As juntas metálicas são indicadas para flanges com ressalto, liso ou sobreposto, e constituem o tipo de junta metálica de maior utilização nas indústrias em geral devido à sua versatilidade de aplicação aliada ao baixo custo.
Juntas trocador de calor
São juntas em elastômero responsáveis pela vedação entre os meios de troca e a atmosfera, que equipam as placas. Essas juntas podem ser fornecidas em borracha nitrílica, EPDM, Viton ou em outros materiais.
