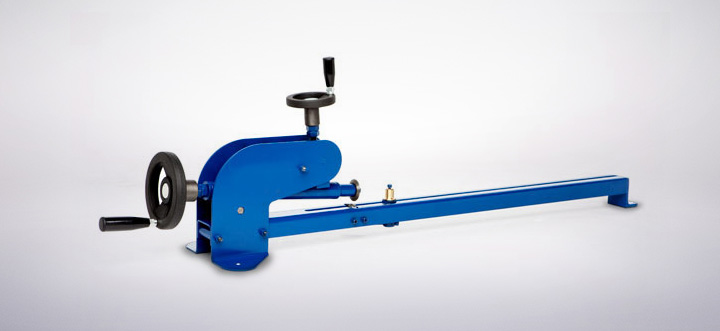

Máquina de cortar juntas stampflex®

Você corta junta realmente circular sem perda de tempo e "erros" custosos. Com a cortadora você prepara juntas de diâmetros entre 80mm até 1250mm e espessura 9mm. Pode ser utilizada para corte de: cartolina, papelão hidrâulico, feltro, cortiça, couro, borracha, plásticos laminados e alguns outros materiais. A única peça de desgaste, a lâmina de corte, é fornecida rapidamente para reposição e é de fácil fixação. É de vida útil muito longa devido ao sistema de constituição robusta e simples. Adaptando polia e motor ao invés de manivela, a produção de juntas aumenta substancialmente.

operação simples

A) Colocar sobre o pino o disco circular que acompanha o equipamento (ou faça um disco maior, se necessário). Material de espessura superior a 3mm, não é necessário empregar o disco. Neste caso, corta-se até a metade da espessura e vira-se o material para completar o corte;

B) Escolher um pedaço mais ou menos quadrado de área um pouco superior ao diâmetro externo da junta a ser produzida. Para juntas a partir de 750mm de diâmetro, cortar os cantos do quadrado, a fim de permitir o volteio;

C) Perfurar com o vazador que acompanha o equipamento, um orifício de aproximadamente 16mm de diâmetro, no meio do pedaço a ser cortado, a fim de poder apoiá-lo sobre o pino de centragem, aparafusando o punho;

D) Utilizar a fita métrica graduada para ajustar o raio desejado, movimentando o pino de centragem. Bloquear o pino de centragem, aparafusando o punho;

E) Baixar a faca utilizando o regulador de altura, de tal maneira que ela incida apenas superficialmente sobre a junta. Regular a profundidade de incisão da faca fixando o regulador de altura;

F) Levantar a faca (o porta facas é orientável), e colocar embaixo o pedaço de material, ajustando o furo no pino de centragem;

G) Efetuar o corte da junta, virando o volante maior e abaixando, simultaneamente, a faca até o fim.
